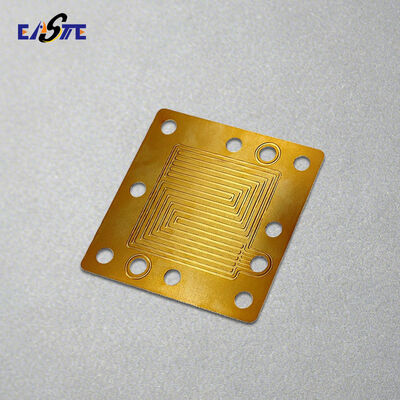

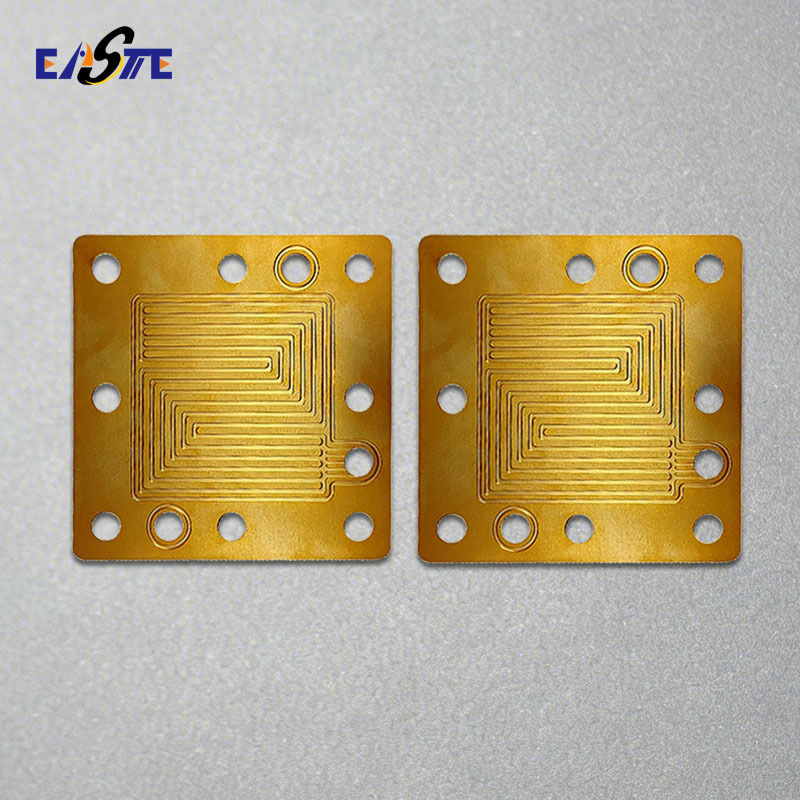

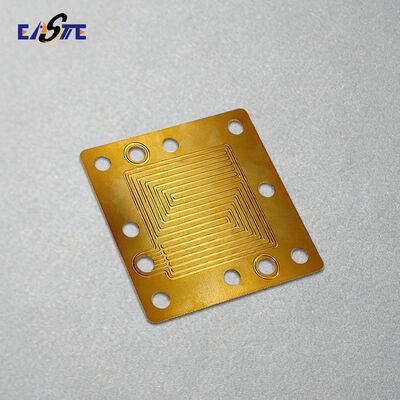

Fabricante de placas bipolares de pila de combustible de microcanal con grabado de cobre de Alemania

¿Qué son las placas bipolares?

Las placas bipolares son uno de los componentes centrales en los sistemas de pilas de combustible de hidrógeno. Cumplen múltiples funciones críticas, incluida la recolección de corriente eléctrica, la distribución uniforme de gases reactivos y la gestión eficaz del calor y el agua dentro de la pila de combustible.

Como elemento estructural y funcional clave, las placas bipolares influyen directamente en la eficiencia general, la durabilidad y la estabilidad operativa de la pila de combustible. Se utilizan ampliamente en aplicaciones como pilas de combustible automotrices, sistemas de energía estacionarios, tecnologías aeroespaciales y dispositivos de energía portátiles.

Las placas bipolares de alto rendimiento requieren un diseño preciso, materiales adecuados y procesos de fabricación avanzados, lo que las convierte en un factor vital en el desarrollo continuo y la comercialización de las tecnologías de energía de hidrógeno.

Ventajas de las placas bipolares metálicas grabadas

• Alta conductividad para una salida de potencia y disipación de calor eficientes

• Diseño ultradelgado permite pilas compactas y mayor densidad de potencia

• Resistente y duradero, resistente a vibraciones, presión y ciclos térmicos

• Canales de flujo fabricados con precisión para una gestión óptima de gas y agua

• Escalable para producción en masa, ideal para sistemas automotrices y energéticos

Aplicación de placas bipolares metálicas grabadas

1. Producción en masa de PEMFC
2. Electrolizador PEM/AEM
3. Pila de combustible de alta temperatura
4. Diseño ligero
5. Investigación y desarrollo y experimentación

¿Qué material de placas bipolares producimos?

Acero inoxidable (316 / 316L)

Titanio y aleación de titanio (Gr1, Gr2, Gr5)

Níquel (Ni200 / Ni201) y aleaciones de níquel (Inconel, Hastelloy)

Cobre y aleaciones de cobre

Aluminio y aleaciones de aluminio (1060, 3003, 5052)

El proceso de grabado fotoquímico para placas bipolares

1. Selección de material y preparación de la superficie

Se seleccionan láminas de metal delgadas como acero inoxidable 316L, titanio, níquel o aleaciones a base de níquel en función de la resistencia a la corrosión, la conductividad y los requisitos de la aplicación. El material se desengrasa y se limpia químicamente a fondo para garantizar una adhesión óptima del fotorresiste y un grabado uniforme.

2. Recubrimiento de fotorresiste

Se aplica uniformemente un fotorresiste sensible a la luz a uno o ambos lados de la lámina metálica mediante laminación o recubrimiento por centrifugación. Luego, la lámina recubierta se seca en condiciones controladas para lograr un grosor de fotorresiste constante.

3. Exposición UV y transferencia de patrón

Se alinea con precisión una fotomáscara de alta resolución que contiene la geometría del campo de flujo diseñada con la lámina metálica. La exposición a la luz UV transfiere el patrón del canal de flujo al fotorresiste, definiendo las áreas a grabar.

4. Revelado

Después de la exposición, la lámina se somete a un proceso de revelado que elimina el fotorresiste expuesto (o no expuesto, según el tipo de fotorresiste), dejando un patrón de fotorresiste preciso que protege las áreas no grabadas.

5. Grabado químico

El metal estampado se pasa a través de un sistema de grabado químico controlado, donde las áreas expuestas se disuelven selectivamente utilizando un grabador adecuado. Los parámetros de grabado como la temperatura, la concentración, la presión del rociado y el tiempo se controlan estrictamente para lograr una profundidad, anchura y perfil de canal precisos.

6. Eliminación del fotorresiste y limpieza

Una vez alcanzada la profundidad de grabado deseada, se elimina el fotorresiste restante y la placa bipolar se limpia a fondo para eliminar los residuos químicos, asegurando una superficie lisa y libre de contaminación.

7. Procesos secundarios (opcional)

Dependiendo de los requisitos de diseño, se pueden aplicar procesos adicionales, que incluyen:

• Grabado a doble cara para campos de flujo complejos

• Unión por difusión o soldadura láser para apilamiento de placas

• Tratamientos superficiales como galvanoplastia de oro, recubrimiento de carbono o recubrimientos conductores anticorrosión

8. Inspección y control de calidad

La inspección final incluye mediciones dimensionales, comprobaciones de consistencia de los canales de flujo, pruebas de planitud y evaluación de la calidad de la superficie para garantizar el cumplimiento de las especificaciones del cliente y los requisitos de rendimiento de la pila de combustible.

Este proceso de precisión no mecánico permite canales de microflujo de alta resolución, excelente repetibilidad y fabricación sin tensiones, lo que hace que el grabado fotoquímico sea ideal para placas bipolares metálicas avanzadas en pilas de combustible y electrolizadores.

¿Por qué elegirnos?

• Grabado fotoquímico de precisión para campos de flujo de placas bipolares complejos y sin rebabas

• Múltiples opciones de metales incluyendo acero inoxidable, titanio, níquel y aleaciones especiales

• Fabricación ultradelgada y de alta precisión para pilas compactas y alta densidad de potencia

• De prototipado rápido a producción en masa con soluciones flexibles y totalmente personalizadas

• Estricto control de calidad garantizando un rendimiento constante y una larga vida útil

Preguntas frecuentes:

1.¿Cuál es el precio de la personalización de placas bipolares?

 -- El precio dependerá del material, grosor, tamaño y otros requisitos, no dude en enviarnos sus requisitos detallados, le’ofreceremos el precio             lo antes posible.

2. ¿Cómo personalizamos la placa bipolar?

 -- Por favor, envíenos su dibujo en formatos DXF, DWG, STP, PDF y otros, nosotros’haremos la evaluación y le ofreceremos el precio.

3. ¿Cómo podemos garantizar la calidad?

 Términos de entrega aceptados: FOB, CFR, CIF, EXWSiempreamos una muestra de preproducción antes de la producción en masa, y siempreuna inspección final del 100%antes del envío.¿Quiere personalizar la placa bipolar?

¿Por qué debería comprarnos a nosotros y no a otros proveedores?--

 Términos de entrega aceptados: FOB, CFR, CIF, EXW5.

¿Qué servicios podemos ofrecer?--

 Términos de entrega aceptados: FOB, CFR, CIF, EXW；   Moneda de pago aceptada: USD, EUR, JPY, CAD, AUD, HKD, CNY;

   Tipo de pago aceptado: T/T, Paypal, Western Union, Efectivo

.¿Quiere personalizar la placa bipolar?

Haga clic en "contáctenos" a continuación para enviarnos el dibujo de la placa bipolar, admitimos formatos DXF, DWG, STEP, etc.
