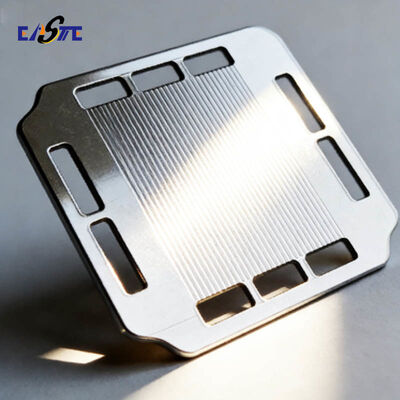

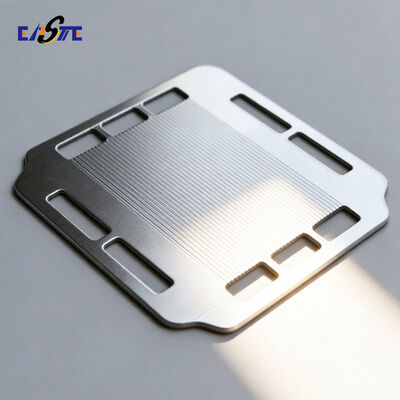

Placas bipolares grabadas en metal con diseños complejos de campos de flujo para aplicaciones energéticas japonesas

Descripción del producto
Las placas bipolares son piezas metálicas de precisión esenciales para celdas de combustible y baterías de flujo, que sirven como elementos críticos para la conducción de corriente, la distribución de reactivos y el soporte estructural. Xinhaisen se especializa en la fabricación de alto volumen de placas bipolares personalizadas utilizando tecnología avanzada de grabado, entregando piezas que cumplen con los estrictos requisitos de las aplicaciones energéticas e industriales de próxima generación.

Proceso de fabricación
Nuestras placas bipolares se producen a través de un proceso de grabado químico altamente controlado, aprovechando nuestra experiencia en mecanizado fotoquímico. Esta técnica de fabricación sustractiva implica la limpieza del sustrato metálico, la aplicación de una fotorresistencia, su exposición a luz UV a través de una fotomáscara de precisión para definir el patrón del campo de flujo, el revelado de la fotorresistencia y luego el grabado de las áreas expuestas con productos químicos especializados. Esto va seguido de una limpieza exhaustiva, la eliminación de la fotorresistencia restante y la inspección final. Este método es ideal para crear diseños de canales de flujo complejos y sin rebabas sin inducir estrés mecánico ni cambios en las propiedades del material.

Características del producto

• Alta precisión y complejidad: Capaz de producir intrincados patrones de campo de flujo con microcanales finos, con anchos de línea de hasta 0,015 mm y tolerancias uniformes dentro de ±0,01 mm.

• Sin rebabas y sin estrés: El proceso de grabado garantiza paredes de canal lisas, cero rebabas mecánicas y sin estrés residual, lo cual es fundamental para el sellado y la integridad de la pila.

• Versatilidad de materiales: Procesamos una amplia gama de metales conductores adecuados para placas bipolares, incluyendo acero inoxidable (varios grados), titanio, aluminio y cobre.

• Excelente planitud y calidad de superficie: Mantiene una excelente planitud en toda la placa y una calidad de superficie consistente, promoviendo un contacto y un rendimiento óptimos dentro de la pila.

• Escalabilidad y velocidad: Nuestro proceso admite prototipos rápidos y producción en masa rentable, lo que nos hace ideales tanto para I+D como para pedidos de gran volumen.

• Flexibilidad de diseño: Fácil de integrar diseños de puertos complejos, profundidades de canal variadas y características personalizadas sin el alto costo o los tiempos de entrega de las herramientas.

Especificaciones del producto

Aplicaciones del producto

• Celdas de combustible: Celdas de combustible PEM, celdas de combustible de óxido sólido (SOFC) para automoción, energía estacionaria y dispositivos portátiles.

• Baterías de flujo: Baterías de flujo de redox de vanadio (VRFB) y otros sistemas de almacenamiento de energía electroquímica.

• Electrolizadores: Placas para sistemas de electrólisis de agua PEM y alcalina para la producción de hidrógeno.

• Intercambiadores de calor: Placas de microcanales de precisión para soluciones compactas de gestión térmica.

Nuestras ventajas

• Líder en precisión: Nos destacamos en la fabricación de características ultrafinas y de alta tolerancia cruciales para el rendimiento eficiente de las placas bipolares.

• Respuesta rápida y alto volumen: Nuestra cadena de suministro integrada y nuestro proceso optimizado garantizan una rápida entrega tanto para solicitudes de prototipos como para pedidos de producción a gran escala.

• Flexibilidad inigualable: Acomodamos diversas solicitudes de materiales y diseños complejos y personalizados sin costosas herramientas rígidas.

• Calidad y consistencia probadas: Controles rigurosos en proceso e inspección final garantizan que cada placa cumpla con las especificaciones exactas, asegurando la fiabilidad en su ensamblaje final.

• Amplia experiencia: El profundo conocimiento de aplicaciones en los sectores de energía, médico y de telecomunicaciones nos permite ser un verdadero socio técnico.

Preguntas frecuentes

P1: ¿Cuál es el plazo de entrega para las placas bipolares prototipo?
R: Para materiales y diseños estándar, las muestras prototipo generalmente se pueden entregar en 1-2 semanas después de finalizar el diseño y la especificación del material.

P2: ¿Pueden recubrir las placas bipolares para mejorar la resistencia a la corrosión o la conductividad?
R: Sí. Ofrecemos varios servicios de acabado secundario o podemos colaborar con socios de confianza para recubrimientos como oro, platino, polímero conductor o recubrimientos de carbono especializados.

P3: ¿Qué formato de archivo requieren para la producción?
R: Preferimos archivos CAD 2D en formato DXF o DWG, o dibujos PDF detallados con todas las dimensiones críticas y tolerancias especificadas claramente.

P4: ¿Hay una cantidad mínima de pedido (MOQ)?
R: Nuestro proceso de grabado es muy flexible. Admitimos MOQs bajos para prototipos y estamos posicionados de manera óptima para tiradas de producción de alto volumen.

P5: ¿Cómo garantizan que las placas estén limpias y libres de residuos de grabado?
R: Empleamos un proceso de limpieza ultrasónica y pasivación en varias etapas después del grabado para garantizar que todas las superficies estén completamente limpias, libres de residuos y listas para sus procesos de ensamblaje o recubrimiento posteriores.
