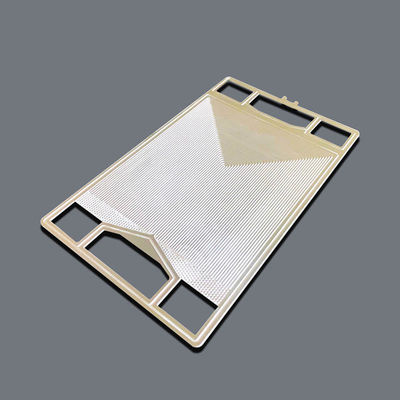

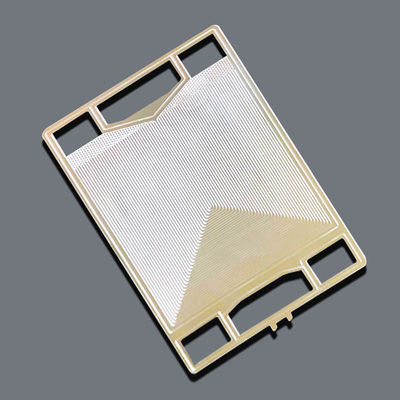

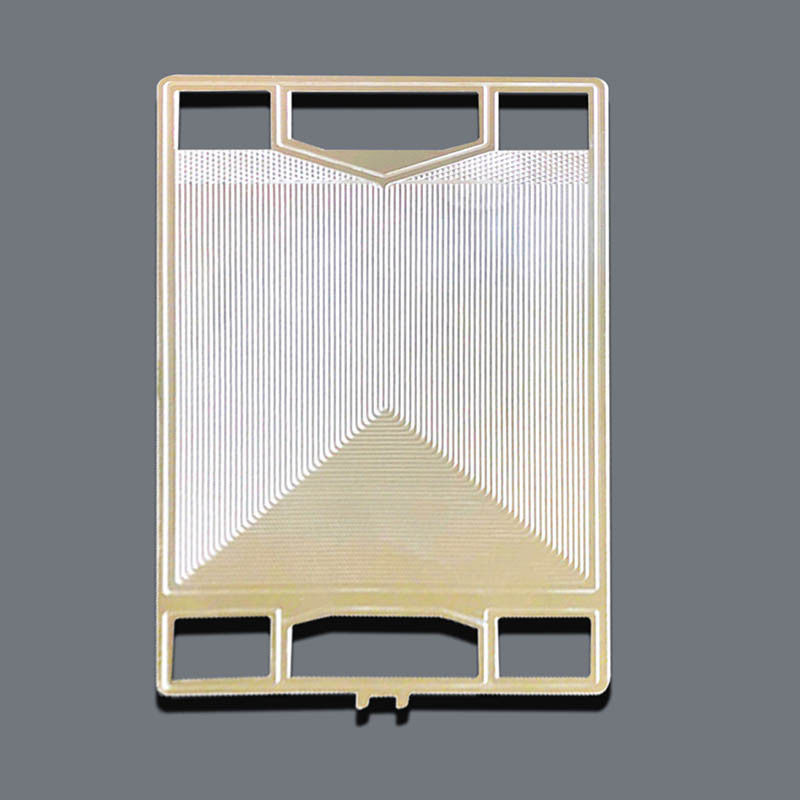

Placa de Intercambiador de Calor PCHE para Estación de Suministro de Hidrógeno

Descripción de Placa de Intercambiador de Calor PCHE

¿Qué son los Intercambiadores de Calor de Circuito Impreso?

El Intercambiador de Calor de Circuito Impreso (PCHE) es un intercambiador de calor avanzado que integra microcanales grabados químicamente con unión por difusión. Este diseño de bloque sólido garantiza una alta resistencia, una excelente eficiencia térmica y un rendimiento fiable en condiciones de funcionamiento extremas.

Especificaciones de Placa de Intercambiador de Calor PCHE

Fabricación de Placa de Intercambiador de Calor PCHE

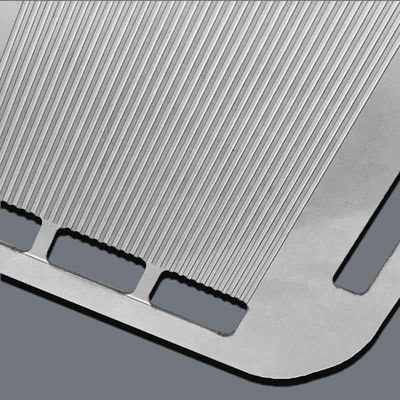

1. Grabado químico de microcanales de placas de intercambiador de calor PCHE

El grabado químico, también conocido como foto grabado o mecanizado fotoquímico (PCM), es un proceso de alta precisión para dar forma a los metales. Funciona aplicando agentes de grabado químicos para disolver áreas específicas y predefinidas de la superficie del metal.

• Corte de Material – La lámina de metal se corta al tamaño requerido para el procesamiento.
• Limpieza – Se eliminan aceites, óxidos y contaminantes para asegurar una superficie limpia.
• Impresión – Se aplica una capa de fotorresistente y el patrón de diseño se imprime en la superficie.
• Exposición – La lámina impresa se expone a la luz UV a través de una fotomáscara, endureciendo las áreas seleccionadas.
• Revelado – El fotorresistente no endurecido se lava, revelando las áreas a grabar.
• Grabado – La lámina se sumerge en una solución química que elimina el metal expuesto, formando el patrón deseado.
• Eliminación – El fotorresistente restante se elimina, dejando la estructura grabada terminada.
• Inspección de Datos – Las piezas finales se inspeccionan contra los datos de diseño para asegurar la precisión y la calidad.

2. Placas de intercambiadores de calor PCHE unidas por difusión

Ofrecemos soluciones integrales para intercambiadores de calor de circuito impreso (PCHE). A través de la combinación de grabado químico de precisión y unión por difusión avanzada, nuestros intercambiadores de calor están diseñados para ofrecer una eficiencia superior, una fiabilidad fiable y un rendimiento estable para las aplicaciones más exigentes.

Embalaje y Envío de la Placa del Intercambiador de Calor PCHE

Métodos de Embalaje:

Ofrecemos múltiples opciones de embalaje para garantizar la máxima protección, incluyendo cubiertas protectoras, bolsas de PE e inserciones de espuma. También hay disponibles soluciones de embalaje personalizadas bajo petición.

Envío Métodos:

Por Aire/ Mar/ EMS/ DHL/ FedEx/ UPS

¿Cómo personalizar la Placa del Intercambiador de Calor PCHE?

1. Por favor, envíenos su diseño.
Aceptamos los siguientes formatos de archivo: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw y Adobe Illustrator

2. Tiempo de entrega de la fabricación de muestras: 3-10 días

3. Express: Por DHL, FedEx, TNT, alrededor de 3-7 días.
