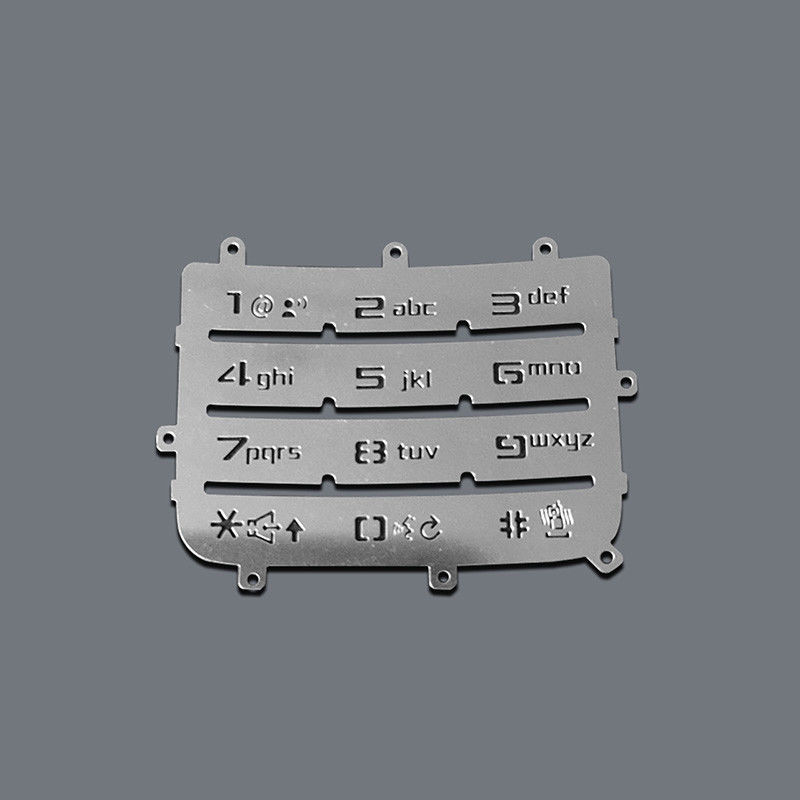

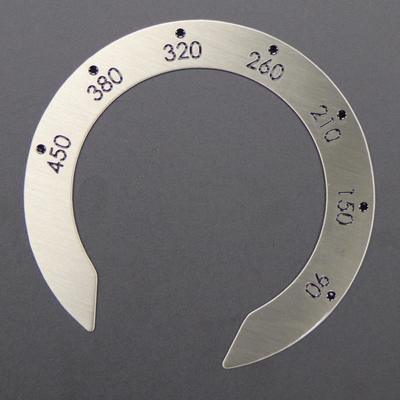

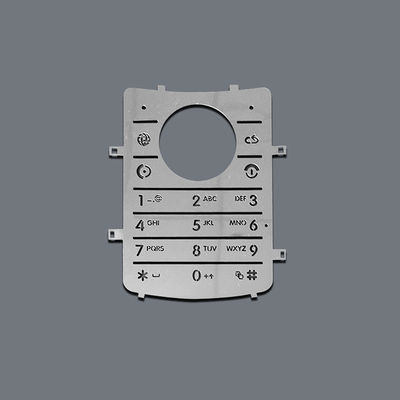

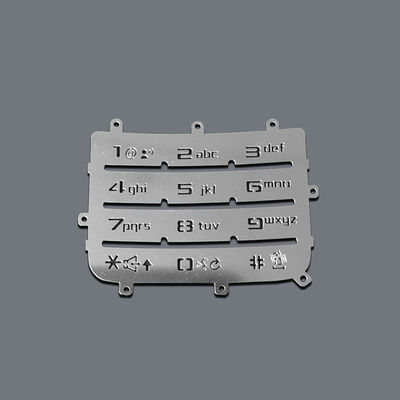

Placas de aluminio grabadas al ácido con superficie cepillada

No es sorprendente que el grabado químico de piezas de aluminio en las industrias aeroespacial, automotriz y electrónica esté creciendo. El aluminio tiene muchas propiedades deseables que lo convierten en una opción favorable para componentes tanto en sistemas mecánicos de motores, sistemas eléctricos, como en características y revestimientos interiores. Aunque están surgiendo nuevos tipos de compuestos que son más ligeros y resistentes, el aluminio es menos costoso porque es reciclable.

El foto grabado es uno de los procesos de fabricación más adecuados para componentes delgados de aluminio. El aluminio es un material reflectante que reacciona al calor en el proceso de fabricación y, por lo tanto, lo hace menos adecuado para el corte por láser y los procesos de electroerosión por hilo. Aunque es difícil de fabricar, contamos con equipos y procesos especiales que disminuyen la temperatura en el proceso de foto grabado

¿Cuáles son los beneficios del grabado químico de aluminio?

La fabricación de metales con aluminio requiere un procesamiento especial para lograr las superficies y los bordes sin rebabas necesarios que son imprescindibles en la mayoría de los componentes. Debido a que el aluminio es un material reactivo y se oxida fácilmente, puede crear una acumulación granulada de material alrededor de los bordes cuando se expone a la luz, un gas caliente o una corriente eléctrica, como se utiliza en el corte por láser, el corte por plasma y la electroerosión por hilo. Aunque estos métodos pueden cortar aluminio, están limitados en sus capacidades con ciertas características de diseño y dimensiones, especialmente si están demasiado cerca de un borde.

Los procesos de fabricación más favorables para el aluminio incluyen el estampado, el punzonado y el mecanizado fotoquímico. La ductilidad del aluminio permite un fácil estampado y punzonado. Sin embargo, esos procesos no son adecuados para piezas con diseños complejos o intrincados y ciertamente no son tan económicos para la creación de prototipos o tiradas más cortas porque las herramientas son más caras.Estos son los beneficios del grabado ácido de aluminio

• en comparación con otros tipos de procesos de fabricación de metales:Herramientas de bajo costo
• - Las herramientas se pueden producir en cuestión de horas, son económicas y fácilmente modificables. Mientras que las matrices de herramientas convencionales duras pueden costar miles y tardar más en fabricarse.Sin rebabas y sin estrés
• - Otros procesos pueden incurrir en micro-rebabas o material extra acumulado en los bordes por una reacción al calor, la luz o la explosión. El grabado fotoquímico puede mantener bajas tolerancias dimensionales sin ninguna deformación por tensión.Propiedades del metal inalteradas
• - Todas las propiedades favorables del aluminio permanecen intactas y no cambian con el proceso de grabado fotoquímico.Diseños complejos e intrincados
• - Los diseños de piezas de aluminio con pequeñas aberturas como agujeros, ranuras, espacios o diseños inusuales cuestan menos de fabricar en grandes cantidades con foto grabado en comparación con el corte por láser, el corte por plasma o los procesos de electroerosión por hilo, y ofrecen una mejor precisión que el estampado.Prototipado rápido

¿Cuáles son las aplicaciones del grabado químico de aluminio?Muchas industrias eligen el aluminio sobre otros materiales debido a las atractivas propiedades enumeradas anteriormente. En particular, la industria aeroespacial

requiere piezas duraderas y ligeras que resistan temperaturas o fuerzas extremas.El aluminio tiene un límite de fatiga más alto que otros metales. Componentes en aeronaves como placas de transferencia de calor

tienen numerosas líneas que se graban simultáneamente con el proceso de grabado. En grandes cantidades, este tipo de pieza es más rentable de fabricar que otros métodos.Asimismo, la industria automotriz puede aprovechar el método de bajo costo al fabricar componentes de aluminio como placas de celdas de combustible bipolares

. Al igual que las placas de transferencia de calor, el proceso de grabado de metales es más rentable para este tipo de piezas porque contienen numerosos canales. El proceso también ahorra tiempo ya que ambos lados del metal se graban simultáneamente.Cualquier industria con sistemas electrónicos puede contar con el grabado fotoquímicoPiezas electrónicas comunesblindaje EMI/RFI
