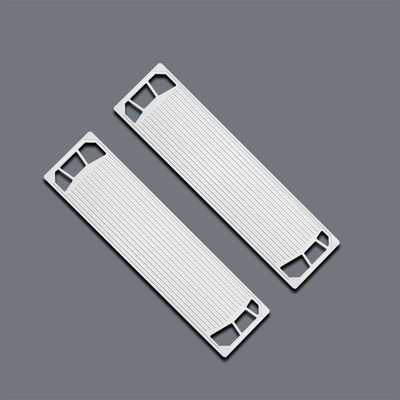

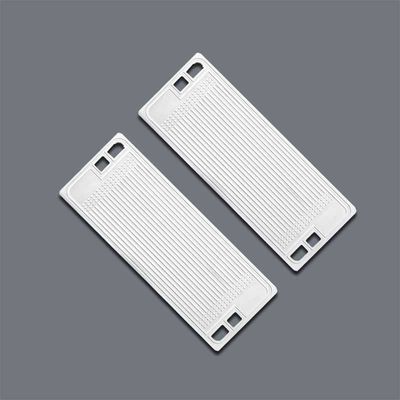

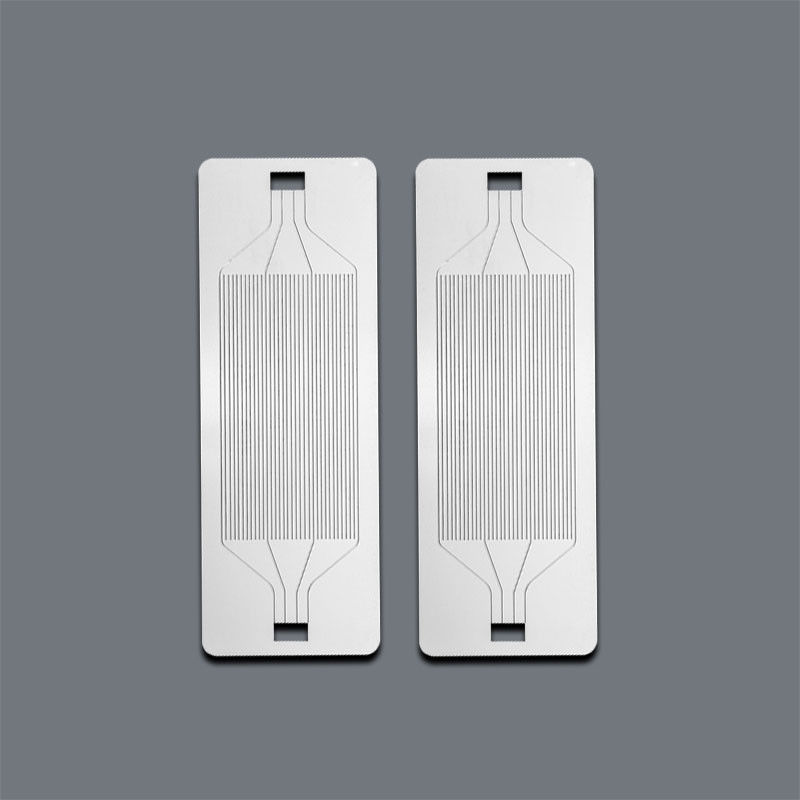

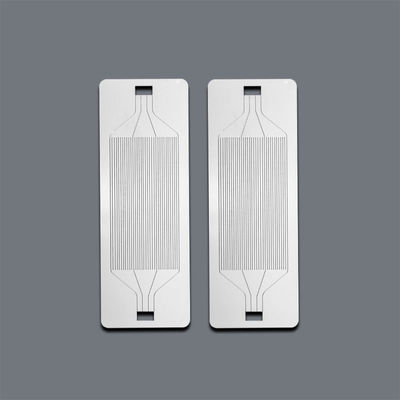

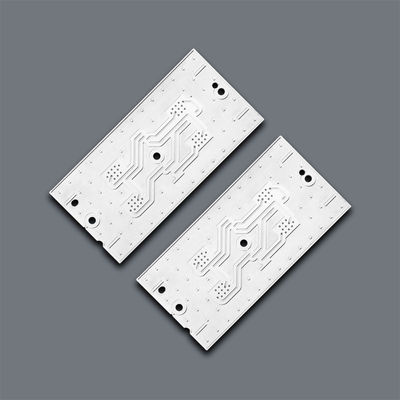

Placa bipolar de titanio grabada con microcanales de precisión, espesor de 0,05 mm a 3 mm, personalizable

Información básica de las placas bipolares de grabado de titanio:

Placa bipolar de grabado de titanio de microcanales de precisión, personalización de espesor de 0,05 mm a 3 mm

Las placas bipolares son componentes clave en las pilas de combustible de membrana de intercambio de protones, alcalinas y de óxido sólido, así como en los electrolizadores. Se fabrican con intrincados canales de flujo que, cuando se apilan, permiten la distribución uniforme de gases, facilitan la circulación del aire y conducen eficientemente la corriente eléctrica entre las celdas individuales.

Especificaciones de las placas bipolares metálicas que grabamos:

Característicasde las placas bipolares de grabado de titanio:

Como elemento central de las pilas de combustible y los electrolizadores, la placa bipolar cumple varias funciones críticas dentro de la pila. Conduce la corriente eléctrica, guía el flujo de gases y líquidos, proporciona soporte estructural al conjunto de electrodo de membrana (MEA) y ayuda a regular el calor y la humedad. La calidad de su rendimiento tiene un impacto directo en la eficiencia general, la durabilidad y la rentabilidad del sistema de pilas de combustible.

• Resistencia a la corrosión– Excelente estabilidad contra ácidos, álcalis y ambientes húmedos, lo que garantiza una larga vida útil en pilas de combustible PEM y electrolizadores.

• Ligero y resistente– La alta relación resistencia-peso reduce el peso de la pila manteniendo la durabilidad, ideal para uso automotriz y aeroespacial.

• Canales de precisión– El grabado químico permite microcanales de hasta 100 μm con alta precisión para una distribución eficiente del gas.

• Delgado y compacto– El rango de espesor de 0,05–2,0 mm admite diseños de pila ligeros y que ahorran espacio.

• Sin rebabas y sin estrés– El grabado evita grietas o deformaciones, proporcionando canales lisos para un mejor sellado y una menor pérdida de energía.

• Compatible con recubrimiento– Las superficies se pueden recubrir (por ejemplo, oro, carbono) para mejorar la conductividad y reducir la resistencia de contacto.

Aplicaciónde las placas bipolares de grabado de titanioEMS: Alrededor de 10-15 días hábiles

1. Pila de combustible de hidrógeno: Pilas de combustible automotrices, fuentes de alimentación portátiles y estaciones de energía estacionarias.

2. Electrolizador de agua: Producción de hidrógeno verde, electrolizadores PEM y electrolizadores alcalinos.

3. Equipos de conversión de energía: Nuevos sistemas de almacenamiento de energía como baterías metal-aire y baterías de flujo.

Placa bipolar de grabado fotoquímico:

Métodos de fabricación convencionalespara placas bipolares—como estampado, corte por láser y fresado CNC—enfrentan desafíos al producir canales ultrafinos o manipular láminas muy delgadas.El grabado fotoquímicosupera estas limitaciones y ofrece distintas ventajas en la producción de placas bipolares.

¿Por qué elegir el grabado fotoquímico para la fabricación de placas bipolares?

• Alta precisión– Logra anchos de canal tan pequeños como 0,1 mm con profundidad controlada para un flujo de fluido uniforme.

• Sin estrés y sin rebabas– Sin deformación ni grietas, lo que garantiza un excelente rendimiento de sellado.

• Capacidad ultra delgada– Procesa láminas de 0,02 mm a 3,0 mm, ideal para espesores típicos de placas bipolares de 0,05–1,0 mm.

• Flexibilidad de diseño– Admite estructuras complejas de doble cara y semi-grabadas, lo que permite la personalización y la creación rápida de prototipos.

• Rentabilidad– El bajo costo de las herramientas lo hace adecuado para lotes pequeños a medianos y el desarrollo de prototipos.

Tecnología de fabricación de placas bipolares de titanio:

Tenemos la capacidad de grabar canales tanto curvos comorectos a través de láminas de metal completas, lo que permite la realización perfecta de diseños intrincados. Además, nuestro proceso logra un control preciso de la profundidad, lo que garantiza la precisión y la consistencia en cada proyecto.

• GrabadoCanales de doble profundidad

          Podemos grabar diferentes profundidades decanales bajos en el mismo lado. También admitimos profundidades de grabado enlos diferentes lados.

• Superficie recubierta

          Para materiales de acero inoxidable,electroplaremos la superficie para proteger la placa bipolar de la oxidación.

• Corte por láser

          Para láminas de metal de más de 1,5 mm de espesor, utilizamos corte por láser para lograr el tamaño o la forma requeridos.

Paquete y envío de placas bipolares de grabado de titanio:

Proporcionamos una capa protectora en las cubiertas, bolsa de PE, espuma en caja, paquete impermeable, o según su solicitud.

Métodos de envío:EMS: Alrededor de 10-15 días hábiles

DHL: Alrededor de 3-5 días hábiles

FedEx: Alrededor de 4-6 días hábiles

UPS/TNT: Alrededor de 6-8 días hábiles

AÉREO: Alrededor de 5-7 días hábiles

MARÍTIMO: Alrededor de 15-30 días hábiles

Preguntas frecuentes:

P:

¿Cuál es el precio de la personalización de la placa bipolar?R: El precio dependerá del material, el grosor, el tamaño y otros requisitos, no dude en enviarnos sus requisitos detallados, nosotros

’haremos la evaluación y le ofreceremos el precio.P:

Términos de entrega aceptados: FOB, CFR, CIF, EXW R: Envíenos su dibujo en DXF, DWG, STEP, PDF y otros formatos, nosotros

’haremos la evaluación y le ofreceremos el precio.P:

Términos de entrega aceptados: FOB, CFR, CIF, EXW R: Siempre una muestra de preproducción antes de la producción en masa

, y siempre100%inspección final antes del envío.P:¿Por qué debería comprarnos a nosotros y no a otros proveedores?O envíe un correo electrónico directamente a

Términos de entrega aceptados: FOB, CFR, CIF, EXW P:

¿Qué servicios podemos proporcionar?R:

Términos de entrega aceptados: FOB, CFR, CIF, EXW  ；

 Moneda de pago aceptada: USD, EUR, JPY, CAD, AUD, HKD, CNY; Tipo de pago aceptado: T/T, Paypal, Western Union, Efectivo.

¿Quiere personalizar la placa bipolar?

Haga clic en "contáctenos" a continuación para enviarnos el dibujo de la placa bipolar, admitimos DXF, DWG, STP, etc. Formato.O envíe un correo electrónico directamente a
