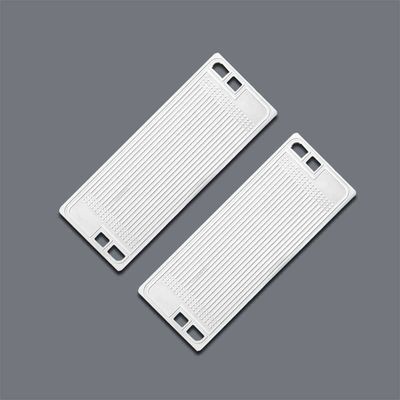

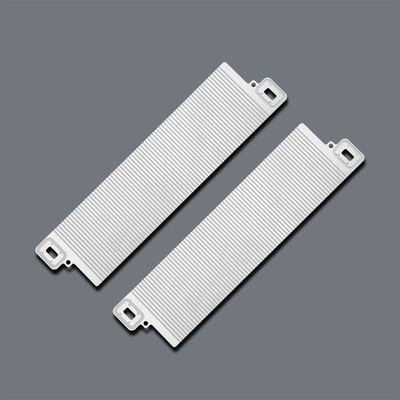

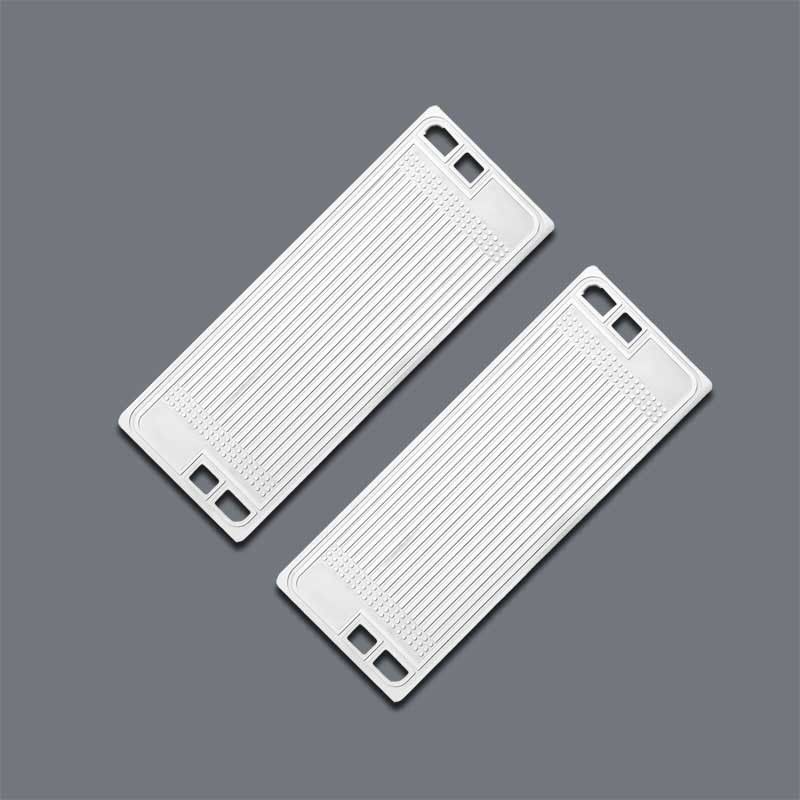

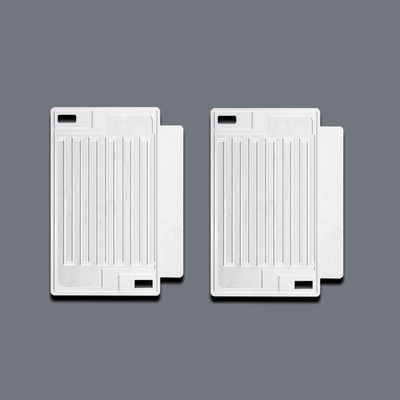

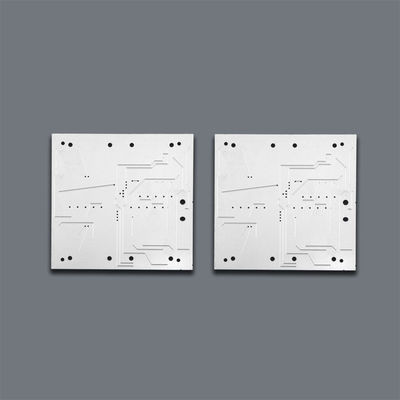

Placas bipolares de titanio de grabado de precisión para pilas de combustible de hidrógeno y electrolizadores

Placas bipolares de grabado de titanio de precisión para pilas de combustible de hidrógeno y electrolizadores

Información básica de las placas bipolares de grabado de titanio

Las placas bipolares son el componente principal de las membranas de intercambio protónico, las pilas de combustible alcalinas y de óxido sólido y los electrolizadores. Se procesan con campos de flujo o canales complejos, que, cuando se apilan, pueden distribuir gas y aire, además de conducir la corriente eléctrica de una celda a la siguiente.

   Especificaciones de las placas bipolares metálicas que grabamos:

Características de las placas bipolares de grabado de titanio:

La placa bipolar es uno de los componentes centrales de las pilas de combustible y los electrolizadores. Desempeña múltiples funciones en la pila, incluida la conducción de electricidad, el transporte de gases y líquidos, el soporte del conjunto de electrodo de membrana (MEA) y la gestión del calor y la humedad. Su rendimiento afecta directamente a la eficiencia, la vida útil y el coste de las pilas de combustible.

Aplicación de las placas bipolares de grabado de titanio:

1. Pila de combustible de hidrógeno: Pilas de combustible automotrices, fuentes de alimentación portátiles y centrales eléctricas fijas.
2. Electrolizador de agua: Producción de hidrógeno verde, electrolizadores PEM y electrolizadores alcalinos.
3. Equipos de conversión de energía: Nuevos sistemas de almacenamiento de energía, como baterías metal-aire y baterías de flujo.

Placa bipolar de grabado fotoquímico:

Los métodos tradicionales para fabricar placas bipolares incluyen el estampado, el procesamiento con láser y el fresado CNC, pero estos métodos tienen ciertas limitaciones cuando se trata de canales finos y láminas ultrafinas. El grabado fotoquímico, sin embargo, tiene ventajas únicas en la fabricación de placas bipolares metálicas.

¿Por qué elegir el grabado fotoquímico para fabricar placas bipolares?

• Alta precisión: capaz de procesar anchos de canal mínimos de 0,1 mm con profundidad controlable, lo que garantiza una distribución uniforme del fluido.
• Sin tensiones y sin rebabas: evita la deformación y las grietas causadas por el procesamiento mecánico, lo que garantiza la estanqueidad.
• Adecuado para láminas metálicas ultrafinas: capaz de procesar grosores que van desde 0,02 mm hasta 3,0 mm, con grosores de placa bipolar comunes entre 0,05–1,0 mm.
• Diseño flexible: Permite canales semi-grabados complejos de doble cara, adecuados para I+D personalizada e iteración rápida.
• Ventaja de costos: Bajos costos de molde, adecuados para la producción de pequeño a mediano volumen y el desarrollo de prototipos.

Tecnología de fabricación de placas bipolares de titanio:

Tenemos la capacidad de grabar canales curvos y rectos en láminas metálicas completas, lo que permite la realización perfecta de diseños intrincados. Además, nuestro proceso logra un control preciso de la profundidad, lo que garantiza la precisión y la consistencia en cada proyecto.

      Canales de doble profundidad grabados                                                    Superficie recubierta                                                 Corte por láser

  Podemos grabar diferentes profundidades de                                                 Para materiales de acero inoxidable,                               Para láminas metálicas más gruesas

canales de flujo en el mismo lado.                                               aplicaremos galvanoplastia a la superficie                           que 1,5 mm, utilizamos corte por láser

  También admitimos profundidades de grabado en                                             para proteger la placa bipolar de la oxidación.                para lograr el tamaño o la forma requeridos.

          los diferentes lados.

Paquete y envío de placas bipolares de grabado de titanio:

Proporcionamos una capa protectora en las cubiertas, bolsa de PE, espuma en caja, paquete impermeable, o según su solicitud.

Métodos de envío:

• EMS: Alrededor de 10-15 días hábiles
• DHL: Alrededor de 3-5 días hábiles
• FedEx: Alrededor de 4-6 días hábiles
• UPS/TNT: Alrededor de 6-8 días hábiles
• AÉREO: Alrededor de 5-7 días hábiles
• MARÍTIMO: Alrededor de 15-30 días hábiles

Preguntas frecuentes:

1.¿Cuál es el precio de la personalización de la placa bipolar?

 -- El precio dependerá del material, el grosor, el tamaño y otros requisitos, no dude en enviarnos sus requisitos detallados, nosotros’le ofreceremos el precio             lo antes posible.

2. ¿Cómo personalizamos la placa bipolar?

 -- Por favor, envíenos su dibujo en DXF, DWG, STP, PDF y otros formatos, nosotros’haremos la evaluación y le ofreceremos el precio.

3. ¿Cómo podemos garantizar la calidad?

 ；Nosotros siempre una muestra de preproducción antes de la producción en masa, y siempre 100% inspección final antes del envío.4. Haga clic en "contáctenos" a continuación para enviarnos el dibujo de la placa bipolar, admitimos DXF, DWG, STEP, etc. Formato.

-- Xinhaisen se estableció para especializarse en la producción de productos metálicos de grabado fotoquímico de alta calidad, finitos y de microtamaño. Nuestros setenta profesionales             personal especializado en investigación y desarrollo, fabricación y servicio de marketing.

 ；¿Qué servicios podemos proporcionar?

-- Términos de entrega aceptados: FOB, CFR, CIF, EXW

 ；   Moneda de pago aceptada: USD, EUR, JPY, CAD, AUD, HKD, CNY;   Tipo de pago aceptado: T/T, Paypal, Western Union, Efectivo

.

¿Desea personalizar la placa bipolar?   Haga clic en "contáctenos" a continuación para enviarnos el dibujo de la placa bipolar, admitimos DXF, DWG, STEP, etc. Formato.
