Codificador de precisión Ruedas de película metálica Código de disco Servicios de procesamiento de grabado químico

Producción de ruedas de código de precisión personalizadas.

Fábrica de grabado certificada ISO con más de 13 años de experiencia en la fabricación de ruedas de código de codificador personalizadas. Obtenga discos de código de metal / película de precisión con servicios de grabado, estampado y tratamiento de superficie.Cotización instantánea disponible.

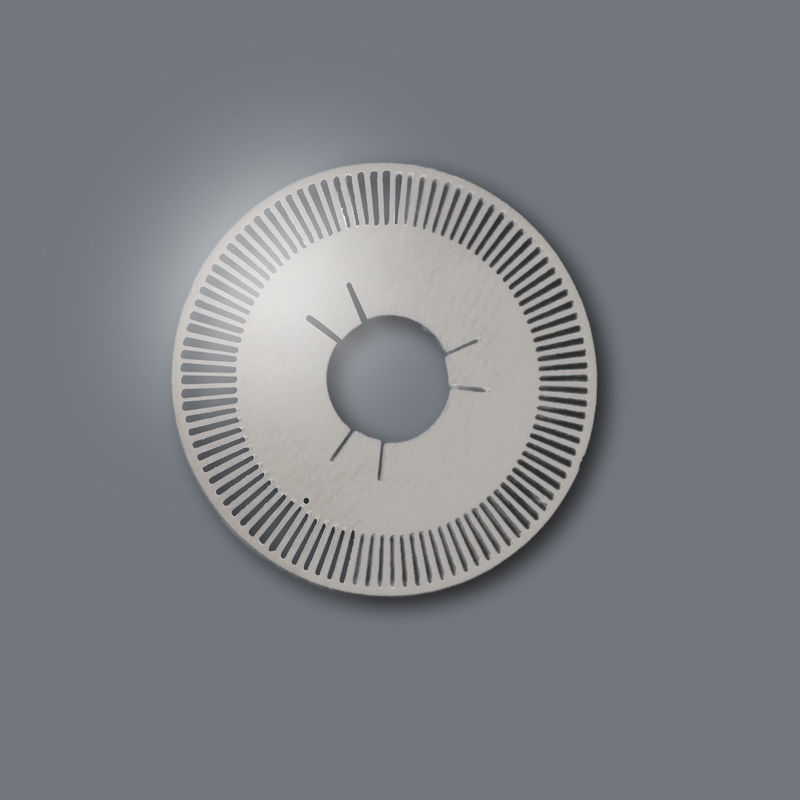

¿Qué son las ruedas de código de codificación?
Las ruedas de código del codificador (o disco del codificador) son un componente crítico en los codificadores ópticos/magnéticos, con patrones grabados de precisión para convertir el movimiento mecánico en señales digitales.Nuestros discos de código grabados aseguran ±0.01mm de precisión para automatización industrial, robótica y sistemas de control de movimiento.

Tipo de ruedas de codificación que fabricamos

• Ruedas de código de metal
  Materiales: acero inoxidable (304/316), titanio, aleaciones de cobre, aleaciones de níquel
  Aplicaciones: ambientes de alta temperatura (> 400°C), equipos industriales de uso pesado
• Ruedas de código de película (fotoquímicamente grabadas)
  Materiales: Película de poliéster/poliimida con recubrimiento de cromo/óxido negro
  Aplicaciones: Dispositivos médicos, equipos de semiconductores que requieren una resolución < 0,5 μm

Código del codificador Ruedas Especificaciones técnicas
    Parámetro de la rueda de código de metal de la película de código de la rueda

Proceso de grabado de las ruedas de código del codificador

1. Preparación del material: Limpiar y desengrasar las láminas metálicas.
2. Revestimiento fotorresistente: Aplicar una resistencia sensible a los rayos UV.
3. Exposición: diseño de campo de flujo de transferencia a través de una máscara fotográfica.
4. Desarrollo: Eliminar la resistencia no expuesta para revelar las áreas de grabado.
5. Grabar: sumergirse en el grabador para disolver el metal sin protección.
6. Tirar y limpiar: eliminar la resistencia residual y pulir.
7. Inspección QC: Valida las dimensiones, la conductividad y el acabado de la superficie.

Servicios de valor añadido de las ruedas de codificación


Procesamiento secundario

• Microestampado para orificios de montaje del eje
• Soldadura TIG para conjuntos multicapa
• Revestimiento de óxido negro/Ni-PTFE para resistencia al desgaste
• Se aplicará un sistema de control de las emisiones de gases de efecto invernadero (PPA) a las emisiones de gases de efecto invernadero.

Sección de preguntas frecuentes sobre las ruedas de código del codificador

P: ¿Qué tipo de encoder de código Wheels podemos fabricar?

R: Para las funciones, podemos fabricar ruedas de codificación de codificadores ópticos, ruedas de codificación de codificadores capacitivos, ruedas de codificación de codificadores magnéticos, ruedas de codificación de codificadores reflectantes.

Para los materiales, podemos fabricar ruedas de código de codificador de metal, ruedas de código de codificador de vidrio, ruedas de código de codificador de plástico (película, PET).

P: ¿Cuál es el tiempo de entrega para las ruedas de código prototipo?
R: 5-7 días para las muestras, 15 días para la producción en masa.

P: ¿Provee materiales que cumplan con las normas RoHS?
R: Sí, todos los materiales cumplen con las normas RoHS/REACH.

Cómo personalizar las ruedas de código del codificador.

1Por favor, envíenos su diseño.

Aceptamos los siguientes formatos de archivo:

DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw y Adobe Illustrator también están disponibles.

2- Tiempo de fabricación de muestras: 3-10 días

3.Expreso: Por DHL, FedEx, TNT, alrededor de 3-7 días

¿Por qué elegirnos?
✅ 13+ años de experiencia: Confiado por clientes globales en automóviles, energía y aeroespacial.

✅ Certificado ISO 9001/14001 e IATF 16949: Calidad garantizada y sostenibilidad.
✅ Tiempo de entrega del prototipo: 3-7 días.
✅ Producción en masa: 2-3 semanas

✅Precios competitivos: Procesos optimizados para la eficiencia de los costes.
