Celulas de combustible para placas bipolares

Placas de campo de flujo del electrolizador mediante procesamiento de grabado químico

Placas de campo de flujo del electrolizador mediante procesamiento de grabado químico

Nombre De La Marca:	XHS / Custom
Número De Modelo:	Las costumbres
Cuota De Producción:	1
Precio:	USD80-300
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000000

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

ISO 9001, ISO 14001, IATF 16949

El material:

Acero inoxidable, titanio, aleación de Cu-Ni, aleación de Fe-Ni

Tamaño:

Las costumbres

Color:

Plata, oro, etc.

Método de tratamiento:

Fotografías de grabado químico y soldadura por difusión

Detalles de empaquetado:

Bolsas y cajas de cartón

Capacidad de la fuente:

1000000

Resaltar:

Placas de campo de flujo del electrolizador

Placas de campo de flujo personalizadas

Químico grabado de la placa de campo de flujo

Descripción del Producto

Descubra placas de campo de flujo de electrolizador duraderas con grabado químico de precisión.

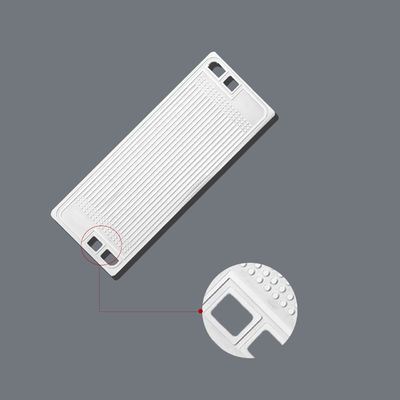

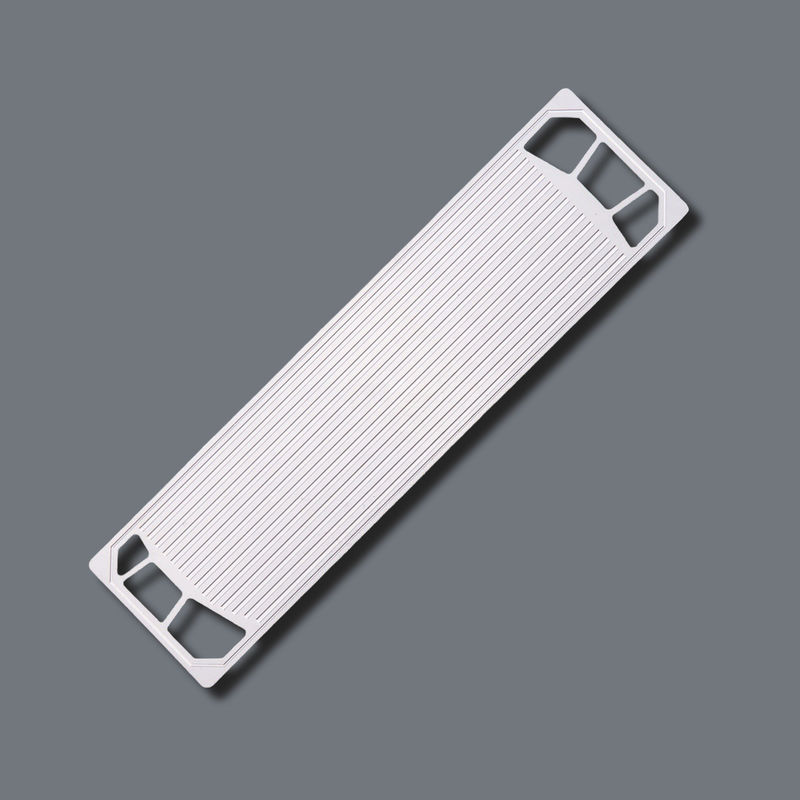

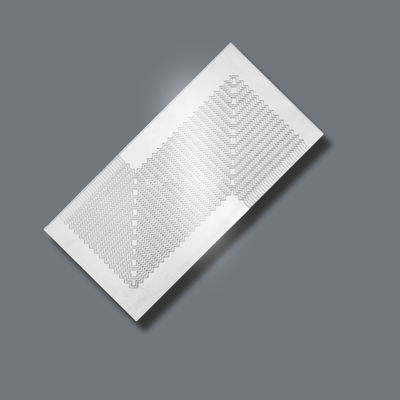

Placas de campo de flujo del electrolizador: elaboradas con precisión para un rendimiento óptimo

¿Qué son las placas de campo de flujo del electrolizador?

Las placas de campo de flujo del electrolizador son componentes críticos en los sistemas de producción de hidrógeno,diseñados para distribuir uniformemente los reactivos (agua/electrolitos) y recoger eficientemente los productos de reacción (hidrógeno/oxígeno)Estas placas presentan patrones de micro-canales intrincados que maximizan el contacto superficial y optimizan las reacciones electroquímicas.

Placas de campo de flujo del electrolizador Características clave del producto
Resistencia a la corrosión superior (compatible con entornos ácidos/alcalinos)

Conductividad eléctrica excepcional (resistividad superficial < 0,05Ω·cm)

Canales de flujo de precisión (precisión dimensional ± 0,02 mm)

Tolerancia a altas temperaturas (hasta 200 °C de funcionamiento continuo)

Perfiles ultrafinos (opciones de espesor de 0,1-3 mm)

Expertos en selección de materiales para placas de campo de flujo del electrolizador
Diseñamos placas de campo de flujo del electrolizador usando materiales avanzados:

El material	Ventajas clave	Aplicaciones típicas
Titanio (grado 1-5)	Extrema resistencia a la corrosión, ligero	Las demás:
Acero inoxidable 316L	Durabilidad rentable	Las demás partidas de los productos del capítulo 85
Las aleaciones de níquel	Estabilidad a altas temperaturas	Sistemas de las empresas estatales
El hierro-níquel (Invar)	Expansión térmica casi cero	Las demás máquinas y aparatos

Selección del material basada en la química de los electrolitos, la presión de funcionamiento (hasta 70 bar) y los requisitos de pureza del hidrógeno.

Aplicaciones comunes:

Electrolisadores de agua PEM
Electrolisadores alcalinos
Celdas de electrolización de óxidos sólidos (SOEC)
Sistemas de compresión de hidrógeno
Las pilas de pilas de combustible

¿Por qué elegir el grabado químico para las placas de campo de flujo del electrolizador?
Nuestro proceso de grabado fotoquímico ofrece ventajas inigualables:

✔️ Geometría compleja - Crear canales de 0,1 mm de ancho con ángulos agudos de 90 °
✔️ Producción libre de estrés - Sin deformaciones mecánicas ni zonas afectadas por el calor
✔️ Prototipos rápidos - 5 a 7 días para las muestras funcionales
✔️ Eficiencia de costes - No se requieren herramientas duras para las iteraciones de diseño
✔️ Bordes libres de agujeros - Mantenga las características de flujo constantes

¿Qué es el grabado químico?
El grabado químico es un proceso de fabricación sustractivo que utiliza reacciones químicas controladas para eliminar selectivamente el material, creando piezas precisas y complejas.

Nuestros pasos en el proceso de grabado:

Preparación del material:Limpiar y desengrasar las láminas metálicas.
Revestimiento fotorresistente:Aplique una resistencia sensible a los rayos UV.
Exposición:Diseño de campo de flujo de transferencia a través de fotomasca.
Desarrollo:Elimine la resistencia no expuesta para revelar las áreas de grabado.
El grabado:Sumérgete en el grabador para disolver el metal sin protección.
Desmonta y limpia:Eliminar las resistencias residuales y pulir.
Inspección de calidad:Valida las dimensiones, conductividad y acabado de la superficie.

Nuestras capacidades de fabricación

Materiales para la fabricación:Acero inoxidable, titanio, aleaciones de cobre y níquel, aluminio, aleaciones de Fe-Ni.
Rango de espesor:0.02 mm ∙ 2.0 mm.
Las tolerancias:± 0,01 mm para las dimensiones críticas.
Servicios adicionales:

Estampado y soldadura por difusión
Tratamientos de superficie (por ejemplo, recubrimiento de Au/Ni, pasivación)
Enlaces adhesivos conductores
Control de calidad completo conforme con la norma IATF 16949

El material, grosor y tamaño que podemos producir es el siguiente:

Acero y aceros inoxidables	0.01 mm¿Qué quieres decir?1.5 mm	Se trata de un sistema de control de velocidad.
Las demás partidas del presente capítulo	0.01 mm¿Qué quieres decir?1.5 mm	Se trata de un sistema de control de velocidad.
Las demás materias primas	0.01 mm¿Qué quieres decir?1.5 mm	Se trata de un sistema de control de velocidad.
Las demás partidas	0.01 mm¿Qué quieres decir?1.5 mm	Se trata de un sistema de control de velocidad.
Titanio y aleaciones de titanio	0.01 mm¿Qué quieres decir?1 mm	Se trata de un vehículo de la categoría M1

Cómo personalizar elPlacas de campo de flujo del electrolizadorde nosotros.

1Por favor, envíenos su diseño.

Aceptamos los siguientes formatos de archivo:

DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw y Adobe Illustrator también están disponibles.

2- Tiempo de fabricación de muestras: 3-10 días

3.Expreso: Por DHL, FedEx, TNT, alrededor de 3-7 días

¿Por qué elegirnos?
✅Más de 13 años de experiencia:Confiado por clientes globales en automoción, energía y aeroespacial.

✅Certificado ISO 9001/14001 y IATF 16949:Calidad garantizada y sostenibilidad.
✅Tiempo de entrega del prototipo:De 3 a 7 días.
✅Producción en masa:2 a 3 semanas

✅Precios competitivos:Procesos optimizados para la eficiencia de costes.
