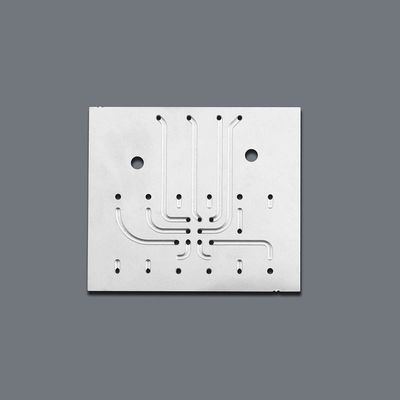

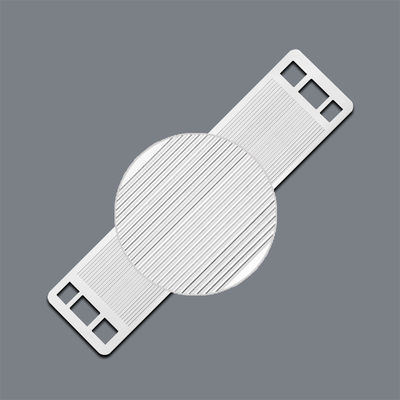

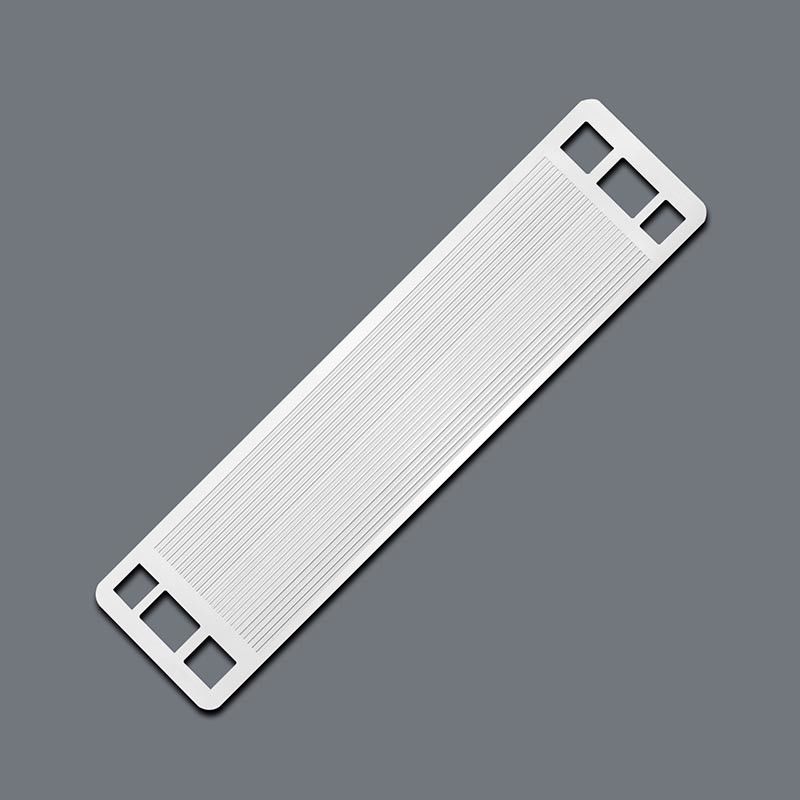

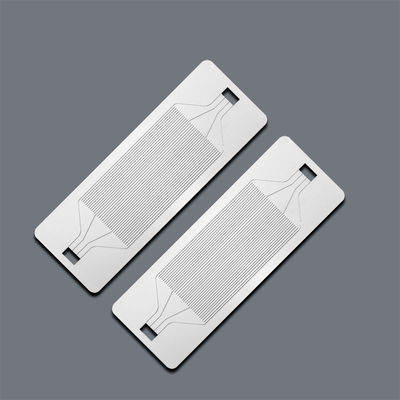

ElIntercambiador de calor de circuito impreso (PCHE)que utiliza placas resistentes a la corrosión con unión por difusiónCon circuitos de microcanales para lograr una alta eficiencia térmica y compacidad.La tecnología de la tecnología de la información y la comunicación (TIC) es una de las principales herramientas de la tecnología de la información y la comunicación.Las ventajas de ahorro de espacio gracias a su arquitectura de tipo placa soldada.

Especificaciones deIntercambiador de calor de circuito impreso de medio grabadoLas placas

Ventajas del grabado en la fabricación de placas PCHE

1. Fabricación de microcanales de precisión:Permite caminos de flujo ultrafinos y complejos (< 0,5 mm) para maximizar la eficiencia de transferencia de calor y la distribución uniforme del fluido.
2. Flexibilidad de diseño:Soporta geometrías de canales personalizables (zigzagueantes, onduladas) adaptadas a los requisitos de dinámica térmica/fluida.
3. Preservación de la integridad del material:El grabado sin esfuerzo evita la deformación mecánica, manteniendo la resistencia de la placa para operaciones de alta presión (hasta 600 bar).
4. Escalabilidad y consistencia:Los procesos fotoquímicos aseguran la producción repetible y a gran escala de placas resistentes a la corrosión (por ejemplo, acero inoxidable, aleaciones)

La producciónProcesocon un contenido de aluminio superior o igual a 10%, pero no superior a 50%

1) elSelección del material (acero inoxidable/titanio);

2) ellimpieza de las superficies;

3) elRevestimiento fotorresistente y enmascaramiento UV para definir los patrones de los canales de flujo;

4) elExposición y desarrollo;

5) Las demásGrabación química para disolver las zonas expuestas;

6) elTrasprocesamiento (eliminación de resistencias, neutralización de residuos);

7) elInspección de calidad.

El control preciso de los parámetros de grabado (tiempo, temperatura, concentración) garantiza una geometría uniforme del canal para una distribución de gas optimizada, conductividad,y resistencia a la corrosión manteniendo la integridad estructuralEste método permite una producción en masa escalable y rentable.

¿Cómo grabar placas PCHE personalizadas?

1.Por favor, envíenos su diseño.
Aceptamos los siguientes formatos de archivo:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw y Adobe Illustrator

2.Tiempo de producción de muestras: 5-7 días

3.Expreso: por DHL, FedEx, TNT, aire y mar.
