Intercambiador de calor de circuito impreso grabado de precisión Eficiencia térmica superior

Intercambiadores de calor de circuito impreso grabado de precisión Eficiencia térmica superior

Intercambiadores de calor de circuitos impresosResumen general

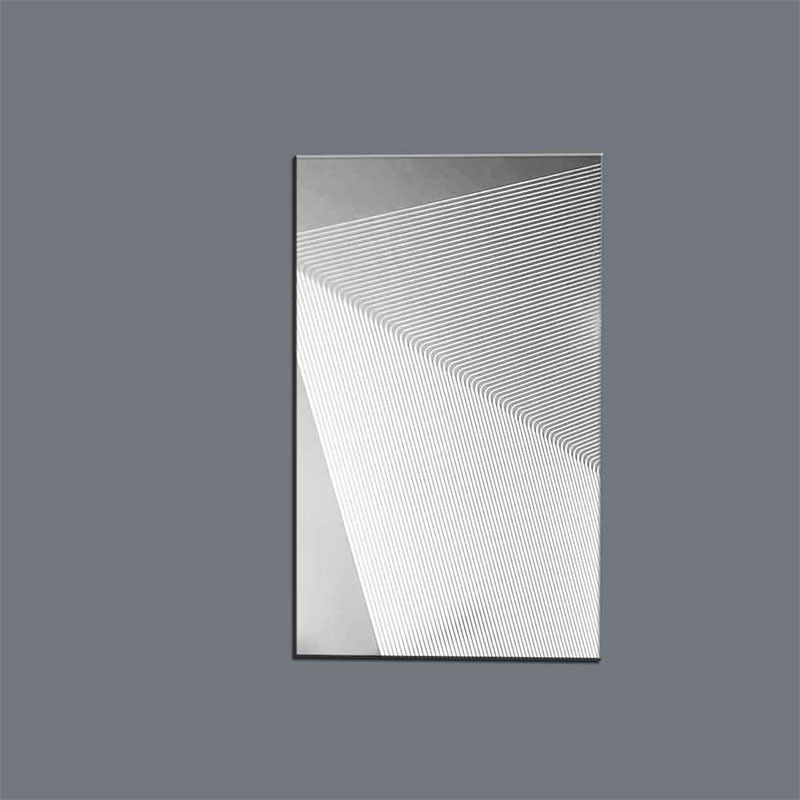

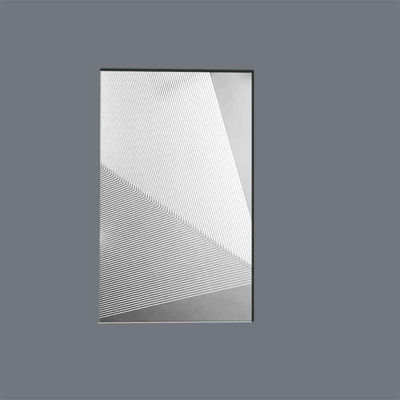

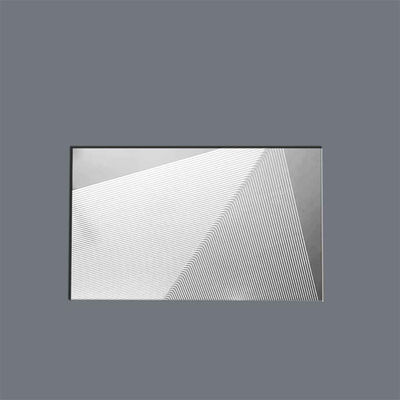

Los PCHE grabados químicamente de Xinhsen representan la próxima generación de intercambiadores de calor compactos, que ofrecen un rendimiento térmico sin igual en aplicaciones críticas.Utilizando nuestra tecnología patentada de grabado fotoquímico, creamos patrones complejos de micro canales que logran una eficiencia superior de transferencia de calor mientras mantienen una resistencia a la presión excepcional.

Ventajas clave
✔Eficiencia muy alta- Densidad de superficie hasta 2500 m2/m3
✔Capacidad de presión extrema- hasta 600 bar de presión de funcionamiento
✔Compacto y ligero- 85% más pequeño que los intercambiadores convencionales
✔Resistente a la corrosión- Compatibilidad de los materiales en general
✔Diseños de flujo personalizados- Patrones de canales optimizados para cada aplicación

Intercambiadores de calor de circuitos impresosEspecificaciones

Características del diseño
• las condiciones de trabajoPatrones de canales: recta, en zigzag, sinusoidal o optimizada por CFD a medida
• las condiciones de trabajoEmpilación de capas: Construcciones de unión o soldadura por difusión
• las condiciones de trabajoConfiguración del puerto: Proyectos de flujo cruzado, contraflujo y múltiples pasos
• las condiciones de trabajoCaracterísticas especiales: Sensores integrados, tamaños de canal híbridos

Datos de rendimiento
Los coeficientes de transferencia de calor: 3000-8000 W/m2K
Valores de NTU hasta 50
️ Aproximación de la temperatura dentro de los 3°C
La presión baja hasta 0,1 bar

Aplicaciones
▸ Ciclos de potencia de CO2 supercríticos
▸ GNL y procesamiento criogénico
▸ Sistemas de reactores nucleares
▸ Gestión térmica en el sector aeroespacial
▸ Sistemas de pilas de combustible de hidrógeno
▸ Recuperación de calor de residuos industriales

Garantizar la calidad

• Inspección dimensional al 100% (medida óptica)

• Certificados de materiales (MTC, EN10204 3.1)

• Prueba de presión a 1,5 veces la presión de diseño

• Conforme con la sección VIII de la división 1 de la norma ASME BPVC

• Producción certificada ISO 9001 y AS9100

Opciones de personalización
✓ Diseños de canales optimizados para CFD
✓ Revestimientos especiales (Ni, Cr, cerámica)
✓ Puertos de instrumentación
✓ Unidades modulares compactas
✓ Integración completa del sistema

¿Por qué elegir Xinhsen PCHE?
Nuestro proceso de grabado químico permite:
• las condiciones de trabajoCaracterísticas reales a microescalasin esfuerzo mecánico
• las condiciones de trabajoUniformidad perfecta del canalpara el flujo equilibrado
• las condiciones de trabajoGeometrías complejasimposible con el mecanizado
• las condiciones de trabajoPrototipos rápidos- 2-3 semanas para las muestras de ensayo

Capacidad de producción
• Prototipos: 2 a 3 semanas
• Producción en masa: más de 50.000 placas/mes
• Unidades completas: 4-8 semanas
