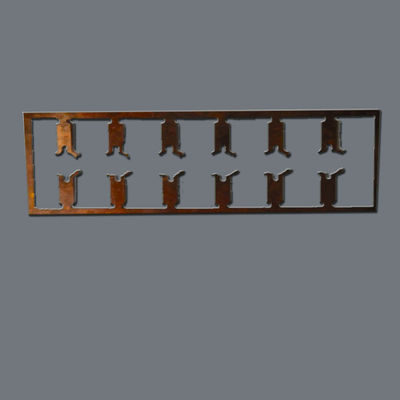

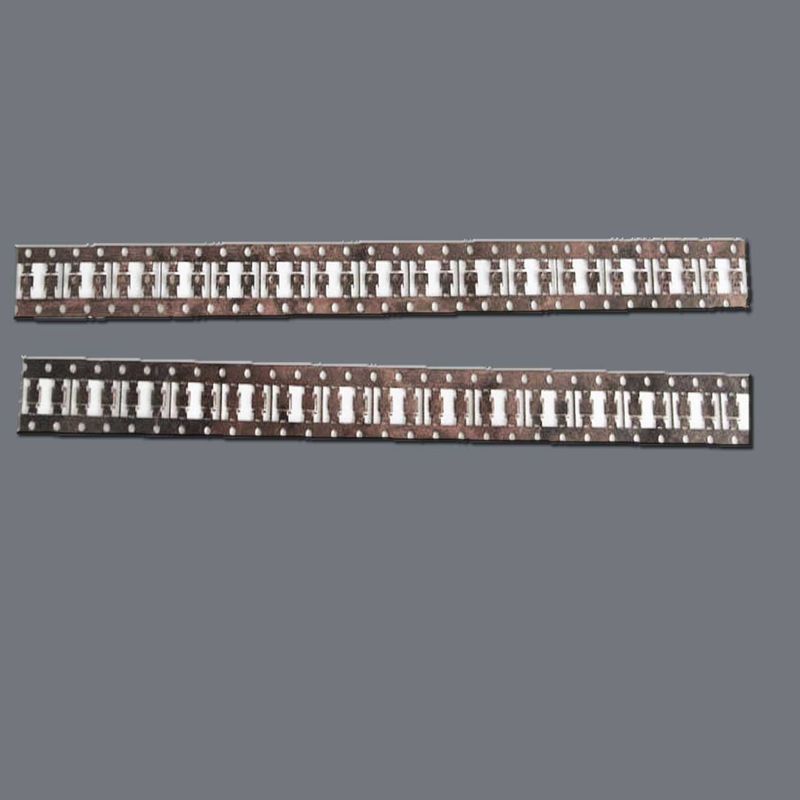

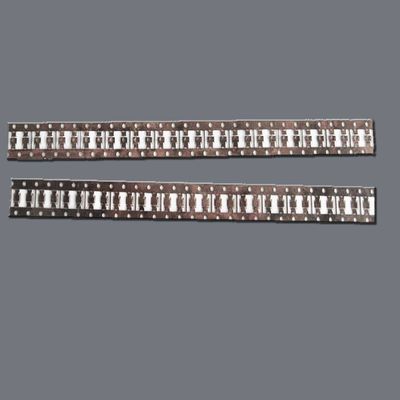

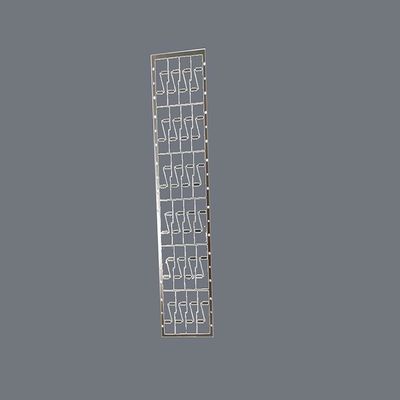

Precisión 0.015mm ancho de línea Micro marco de plomo grabado para automóviles

Precisión 0.015mm ancho de línea marco de plomo micro grabado para automóviles

Resumen del producto

Xinhsen Technology se especializa en la fabricación de marcos de plomo grabados con precisión para envases de semiconductores y microelectrónica.Nuestros marcos de plomo sirven como la plataforma de interconexión crítica para los chips IC, proporcionando una conductividad eléctrica superior, disipación de calor y estabilidad mecánica.Ofrecemos productos con una precisión dimensional incomparable para aplicaciones en QFN, DFN, SOP, SSOP y otros formatos de embalaje avanzados.

Características clave

Tecnología de grabado de gran precisión

Llega a un tono fino hasta 0,05 mm con una tolerancia estrecha de ± 0,01 mm

Produce bordes lisos y libres de abrasiones para una perfecta fijación de la matriz

Expertos en materia de materiales

Trabajos con diversas aleaciones, incluidas Cu (C194, C7025), Fe-Ni (Aleaje 42) y Kovar

Rango de espesor: 0,1 mm a 1,0 mm

Capacidades avanzadas de diseño

Patrones complejos de múltiples filas con tecnología de medio grabado precisa

Geometrías personalizadas para requisitos térmicos/eléctricos específicos

Calidad superior

Control de la planitud dentro de los límites de 0,02 mm/mm2

Inspección óptica 100% automatizada

Parámetros técnicos

Opciones de materiales: aleaciones de cobre (C194, C7025), aleación 42, Kovar

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

La inclinación mínima: 0,05 mm.

Se aplicará una tolerancia de ± 0,01 mm (dimensiones críticas)

Roughness de la superficie: Ra ≤ 0,8 μm

Tipo de paquete: QFN, DFN, SOP, SSOP, DIP, etc.

Ventajas competitivas

Precisión más allá del estampado

Obtiene características más finas y tolerancias más estrictas que el estampado convencional

No hay tensión mecánica ni deformación

Datos de rendimiento

Prototipos rápidos

Tiempo de entrega de muestras: 5-7 días hábiles

Incluido el análisis de la FDM

Soluciones rentables

Costos de herramientas más bajos en comparación con el estampado

MOQ flexible desde los prototipos hasta la producción en serie

Servicios integrales

Solución integral desde el diseño hasta el revestimiento (Ag, NiPdAu, etc.)

Certificado ISO 9001 y IATF 16949

Preguntas frecuentes

P: ¿Cuál es la ventaja de los marcos de plomo grabado frente a los estampados?

R: El grabado proporciona una mayor precisión (especialmente para el tono fino), no hay burrs y no hay tensión mecánica en los materiales.

P: ¿Puede manejar matrices de marco de plomo para el embalaje de multi-chip?

R: Sí, nos especializamos en diseños de múltiples matrices de alta densidad con tecnología de medio grabado precisa.

P: ¿Qué acabados de superficie ofrece?

R: Proporcionamos varias opciones de revestimiento, incluyendo plata, NiPdAu y revestimiento selectivo.

P: ¿Cuál es su capacidad de producción típica?

R: Apoyamos la producción en masa de hasta 50 millones de unidades/mes con un control de calidad constante.

¿Por qué elegir Xinhsen?

Con más de 15 años de experiencia en grabado de precisión, combinamos tecnología de vanguardia con un estricto control de calidad para ofrecer marcos de plomo que cumplen con los requisitos de semiconductores más exigentes.Nuestro equipo técnico trabaja estrechamente con los clientes para optimizar los diseños para el rendimiento y la fabricabilidad.
