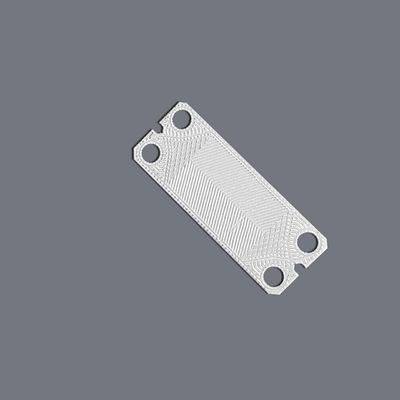

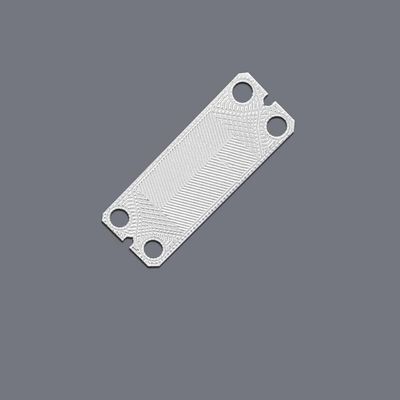

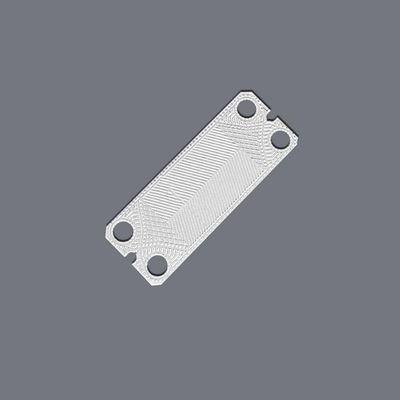

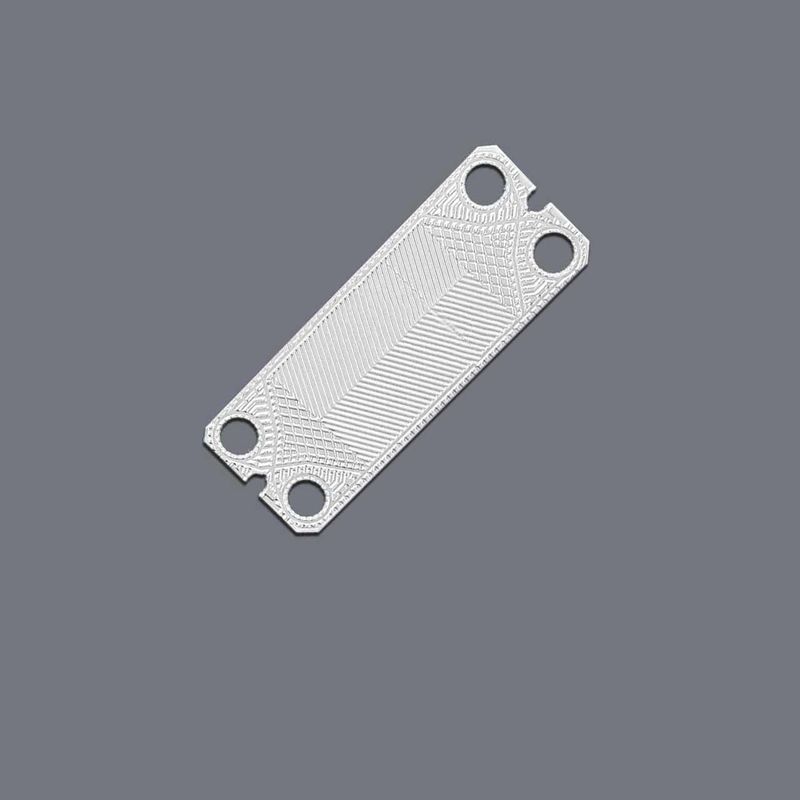

Placa bipolar de metal en la energía de la célula de combustible Micro grabado 0.03mm agujeros personalizados

Placas bipolares metálicas personalizadas para celdas de combustible/energía con micro grabado de 0.03 mm

Resumen general
Xinhsen Technology es un fabricante líder deplacas bipolares grabadas con precisiónpara pilas de combustible PEM, baterías de flujo redox y otras aplicaciones electroquímicas.Nuestra avanzada tecnología de grabado químico permite la producción en masa de complejos patrones de campo de flujo con precisión a nivel de micrones., ofreciendo un rendimiento superior y ventajas de coste sobre los métodos de fabricación tradicionales.

Especificaciones técnicas

Características clave

✔Canales de flujo ultraprecisos- Mantiene una precisión de patrón de ± 0,03 mm
✔Expertos en materia de materiales- aleaciones resistentes a la corrosión con recubrimientos conductores
✔Flexibilidad en el diseño- Serpentinas, paralelas, interdigitadas o con dibujos personalizados
✔Eficiencia de los costes- reducción de costes del 50-70% frente al mecanizado CNC
✔Prototipos rápidos- Muestras funcionales en 7-10 días hábiles
✔Producción escalable- Transición sin problemas de los prototipos a la producción en serie

Preguntas frecuentes (FAQ)

P1: ¿Cuál es el tamaño mínimo de la característica que puede lograr?
R: Producimos rutinariamente canales de 0,15 mm de ancho con 0,05 mm de profundidad, y podemos lograr características de 0,1 mm para aplicaciones críticas.

P2: ¿Cómo se comparan sus placas grabadas con las placas estampadas / grafito?
R: Las placas grabadas ofrecen:

• Mejor precisión dimensional (± 0,03 mm frente a ± 0,1 mm)

• No hay tensión o deformación del material

• Geometrías de canales más complejas

• Iteraciones de diseño más rápidas

P3: ¿Qué recubrimientos ofrece para la protección contra la corrosión?
R: Proporcionamos:

• Revestimiento de oro (0,1-0,5 μm)

• Revestimientos PVD de TiN/TiCN

• Revestimientos de polímeros conductores

• Soluciones personalizadas por aplicación

P4: ¿Qué certificaciones de calidad tiene?
R: Nuestra producción es:

• Certificado ISO 9001:2015

• Conforme con la norma IATF 16949 (grado de automóvil)

• Trazabilidad del material (EN 10204 3.1/3.2)

P5: ¿Puede usted producir placas microporosas para la difusión de gases?
R: Sí, podemos crear placas con:

• 0Microagujeros de 0,03 mm

• Relaciones entre el 30-70% de las superficies abiertas

• Capas porosas integradas

P6: ¿Qué pruebas realiza?
R: Las pruebas estándar incluyen:

• Prueba de fugas de helio (<1×10−9 mbar·L/s)

• Medición de la resistencia de contacto (< 10 mΩ·cm2)

• Pruebas con sal (más de 500 horas)

• Análisis de la caída de presión

¿Por qué elegir Xinhsen?

• las condiciones de trabajoMás de 15 años de experienciaen el grabado metálico de precisión
• las condiciones de trabajoCapacidades internas completasdesde el diseño hasta la inspección final
• las condiciones de trabajoRápido cambio- 5-7 días para los prototipos
• las condiciones de trabajoOptimización de los costes- No se requieren herramientas caras.
• las condiciones de trabajoApoyo técnico- Asistencia en simulación de CFD disponible
