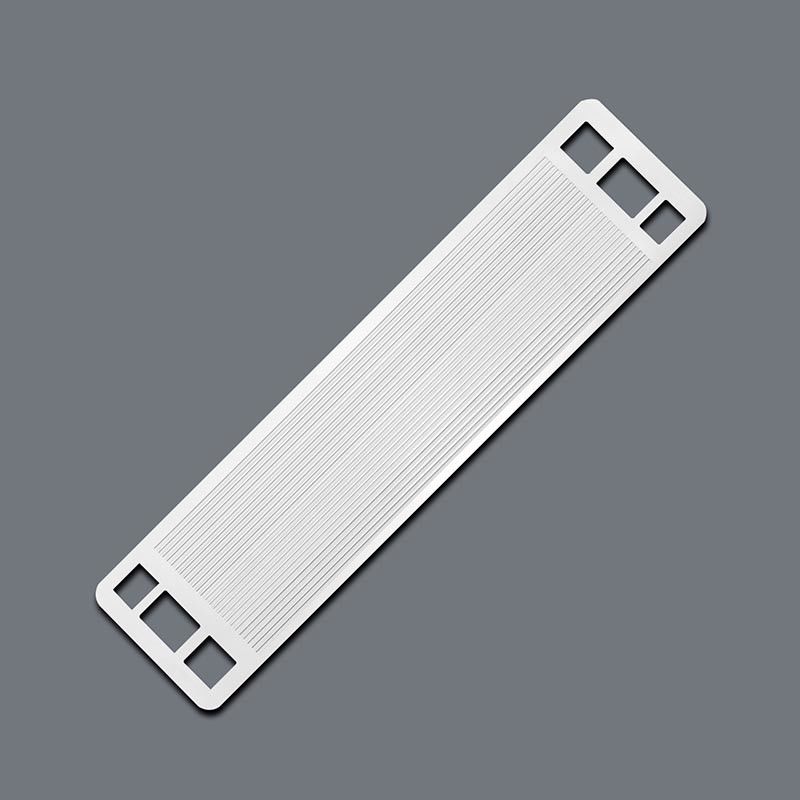

Gráfico químico Intercambiador de calor de circuito impreso de titanio de 1800 mm Gráfico para aeroespacial

Gráfico químico de 1800 mm Tamaño de titanio Gráfico de circuito impreso Intercambiador de calor para aeroespacial

El intercambiador de calor de circuito impreso (PCHE)que utiliza placas resistentes a la corrosión con unión por difusión

Con circuitos de microcanales para lograr una alta eficiencia térmica y compacidad.

La tecnología de la tecnología de la información y la comunicación (TIC) es una herramienta que se utiliza en el sector de la información y la comunicación, en particular en el sector de la información.

Las ventajas de ahorro de espacio gracias a su arquitectura de tipo placa soldada.

Especificaciones deIntercambiador de calor de circuito impreso de grabado de titanio:

Ventajas del grabado en la fabricación de PCHE:

1. Fabricación de microcanales de precisión:Permite caminos de flujo ultrafinos y complejos (< 0,5 mm) para maximizar la eficiencia de transferencia de calor y la distribución uniforme del fluido.
2. Flexibilidad de diseño:Soporta geometrías de canales personalizables (zigzag, onduladas) adaptadas a los requisitos de dinámica térmica / fluida.
3. Preservación de la integridad del material:El grabado sin esfuerzo evita la deformación mecánica, manteniendo la resistencia de la placa para operaciones de alta presión (hasta 600 bar).
4. Escalabilidad y consistencia:Los procesos fotoquímicos aseguran la producción repetible y a gran escala de placas resistentes a la corrosión (por ejemplo, acero inoxidable, aleaciones)

La producciónProcesode PCHE de grabado químico:

1) elSelección del material (acero inoxidable/titanio);

2) ellimpieza de las superficies;

3) elRevestimiento fotorresistente y enmascaramiento UV para definir los patrones de los canales de flujo;

4) elExposición y desarrollo;

5) Las demásGrabación química para disolver las zonas expuestas;

6) elTrasprocesamiento (eliminación de resistencias, neutralización de residuos);

7) elInspección de calidad.

El control preciso de los parámetros de grabado (tiempo, temperatura, concentración) garantiza una geometría uniforme del canal para una distribución de gas optimizada, conductividad,y resistencia a la corrosión manteniendo la integridad estructuralEste método permite una producción en masa escalable y rentable.

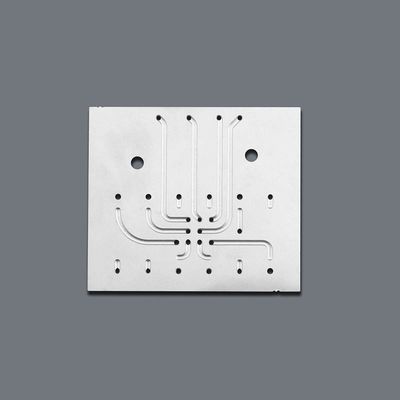

Xinhaisen puede foto grabado personalizado diferentes formas PCHE / Placa bipolar, abajo están algunas placas bipolares que hicimos antes para referencia:

¿Cómo grabar PCHE personalizado?

1.Por favor, envíenos su diseño.
Aceptamos los siguientes formatos de archivo:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw y Adobe Illustrator también está disponible

2.Tiempo de preparación de las muestras: 3-10 días

3.Express:Por DHL, El banco central- ¿ Por qué?x, el TNT, alrededor de 3-7 días.
