Media foto grabado de acero inoxidable energía de la batería de automóvil de hidrógeno placas de pilas de combustible

Media foto de grabado de acero inoxidable energía de la batería del coche de la célula de combustible de hidrógeno placa bipolar

Descripción de la placa bipolar de las pilas de combustible:

La placa bipolar distribuye gases reactivos, conduce electrones y optimiza los canales de flujo a través de materiales resistentes a la corrosión (grafito / metales recubiertos) para una durabilidad,rendimiento rentable de las pilas de combustible.

Especificaciones del grabado de placas bipolares de pilas de combustible:

El grabado crea patrones precisos de canales de flujo en placas bipolares, optimizando la difusión de gases y reduciendo las caídas de presión.Este método restante asegura una geometría uniforme para mejorar la eficiencia del flujo y el rendimiento electroquímico manteniendo la conductividad del materialPermite materiales resistentes a la corrosión (por ejemplo, acero inoxidable / metales recubiertos) y apoya la producción escalable con una durabilidad de costos equilibrada para un funcionamiento sostenido de la pila de combustible.

La producciónProcesode placas bipolares grabadas químicamente:

1) elSelección del material (acero inoxidable/titanio);

2) ellimpieza de las superficies;

3) elRevestimiento fotorresistente y enmascaramiento UV para definir los patrones de los canales de flujo;

4) elExposición y desarrollo;

5) Las demásGrabación química para disolver las zonas expuestas;

6) elTrasprocesamiento (eliminación de resistencias, neutralización de residuos);

7) elInspección de calidad.

El control preciso de los parámetros de grabado (tiempo, temperatura, concentración) garantiza una geometría uniforme del canal para una distribución de gas optimizada, conductividad,y resistencia a la corrosión manteniendo la integridad estructuralEste método permite una producción en masa escalable y rentable.

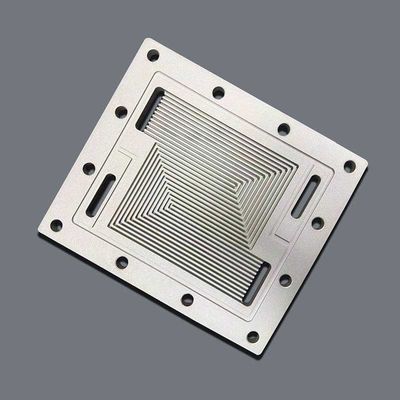

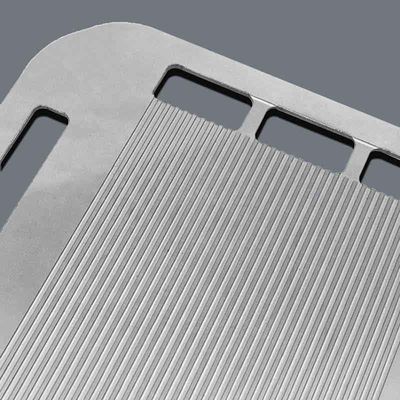

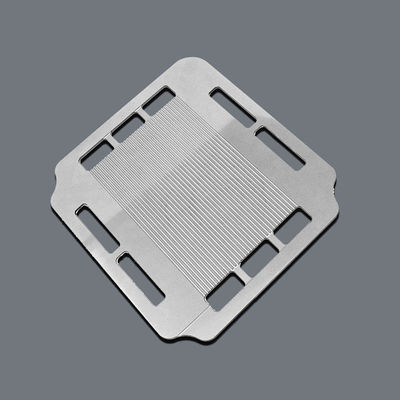

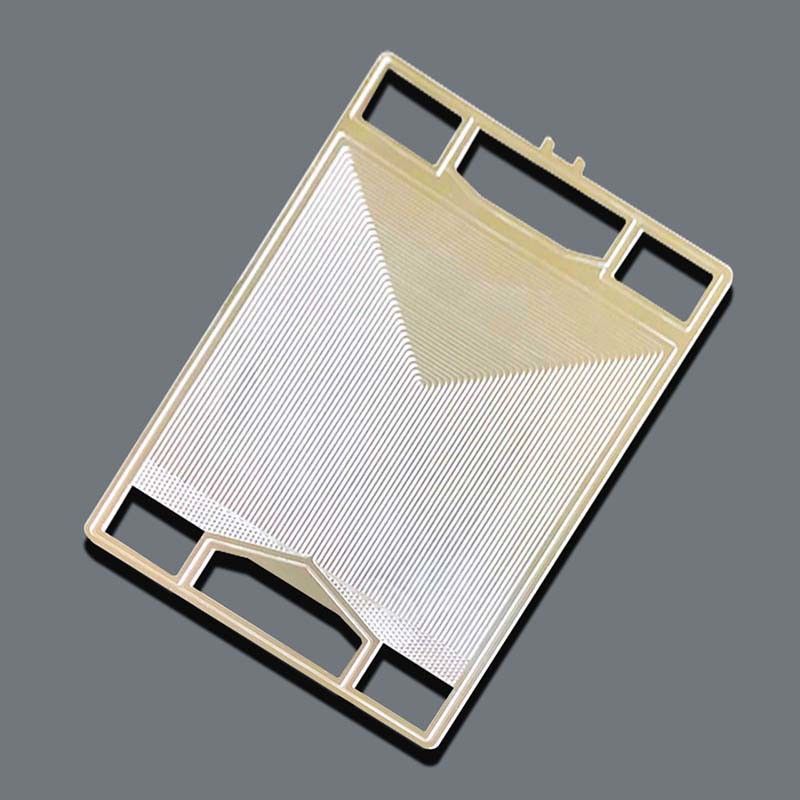

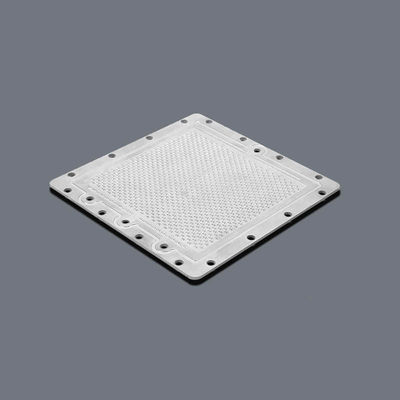

Xinhaisen puede foto grabado personalizado diferentes formas PCHE / Placa bipolar, abajo están algunas placas bipolares que hicimos antes para referencia:

¿Cómo grabar la placa bipolar personalizada?

1.Por favor, envíenos su diseño.
Aceptamos los siguientes formatos de archivo:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw y Adobe Illustrator

2.Tiempo de preparación de las muestras: 3-10 días

3.Express:Por DHL, FedEx, TNT, alrededor de 3-7 días.
